MIDI Keyboard

ピアノ鍵盤を描画し、再生位置で押下中の鍵をチャンネル色で点灯します。背景は透明で、白鍵・黒鍵のみ描画します。

設定項目

共通設定（Source Mode / MIDI File / Low Key / High Key）に加えて:

項目	既定	説明

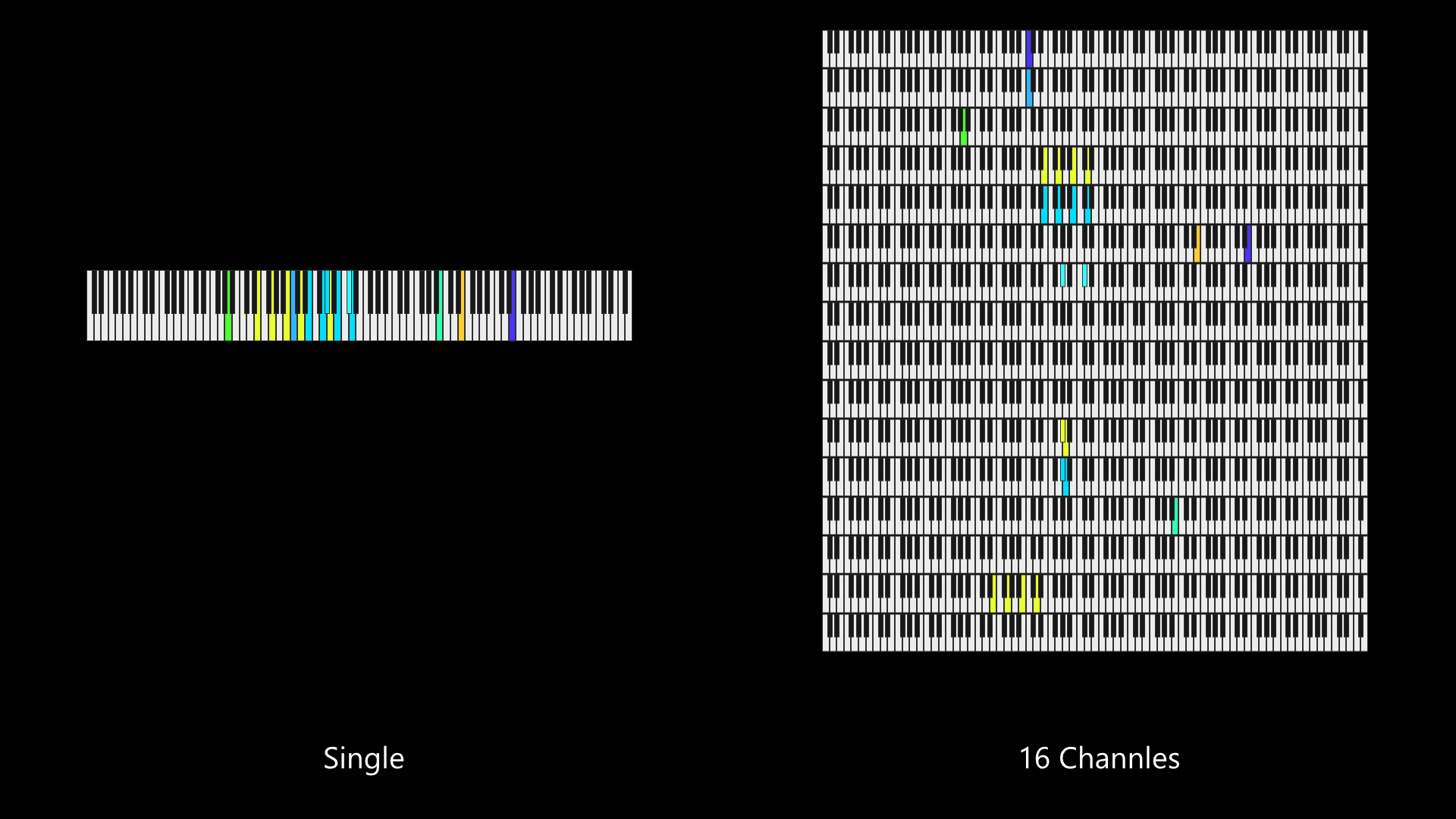

Layout	Single	Single＝1 つの鍵盤 / 16 Channels＝ch0〜15 の鍵盤を縦に 16 段並べ、各段はそのチャンネルのみ点灯
Orientation	Horizontal	鍵盤の向き。Horizontal＝横 / Vertical＝縦
Style	Piano	Piano＝白鍵・黒鍵のあるピアノ配列 / Flat＝フラットな並び
Low Key / High Key	21 / 108	表示する鍵の範囲（0–127）。既定は 88 鍵相当
Width / Height	760 / 140	描画サイズ（px）

補足

• 同じ鍵を複数のノートが同時に鳴らしている場合は、最も手前（後のトラック・新しい音） の色が表示されます。
• MIDI Piano Roll（縦）を同じ Low / High Key で真下に並べると、鍵の X 位置が一致します。
• 点灯色は MIDI Source の Ch N Color / Color Mode に従います。
